Como crear un cable UTP.

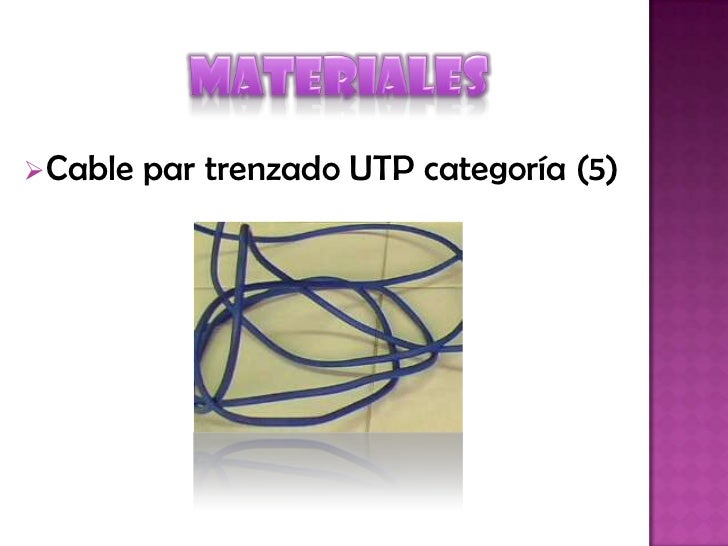

1. Cable par trenzado UTP categoría

1. 2. Un par de Conectores RJ-45

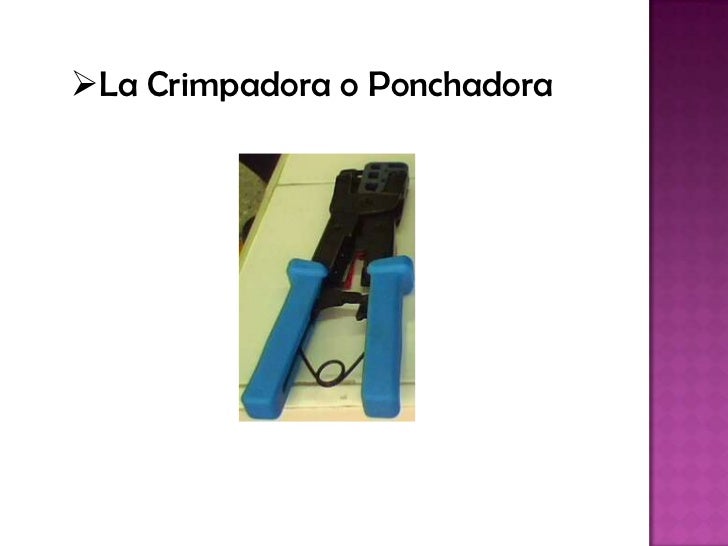

2. 3. La Crimpadora o Ponchadora
3. 4. Probador de cables

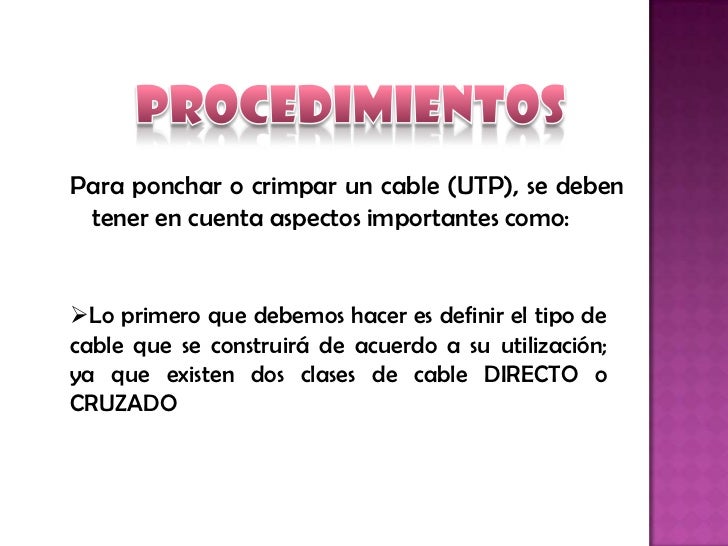

4. 5. Para ponchar o crimpar un cable (UTP), se deben tener en cuenta aspectos importantes como:Lo primero que debemos hacer es definir el tipo decable que se construirá de acuerdo a su utilización;ya que existen dos clases de cable DIRECTO oCRUZADO

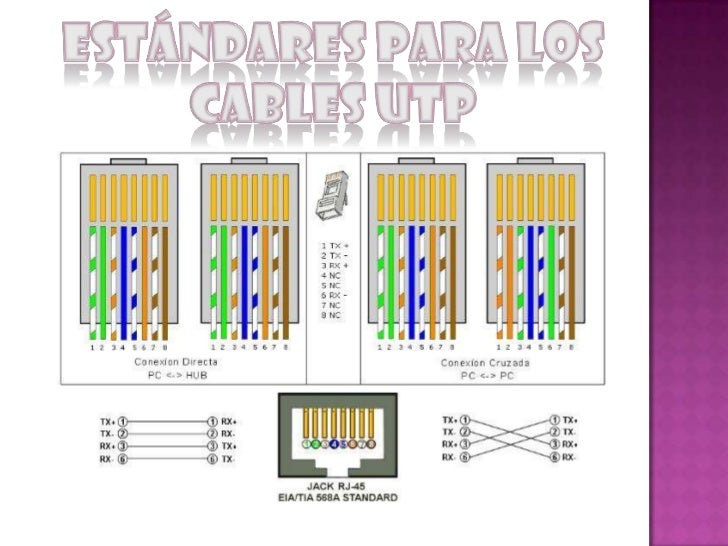

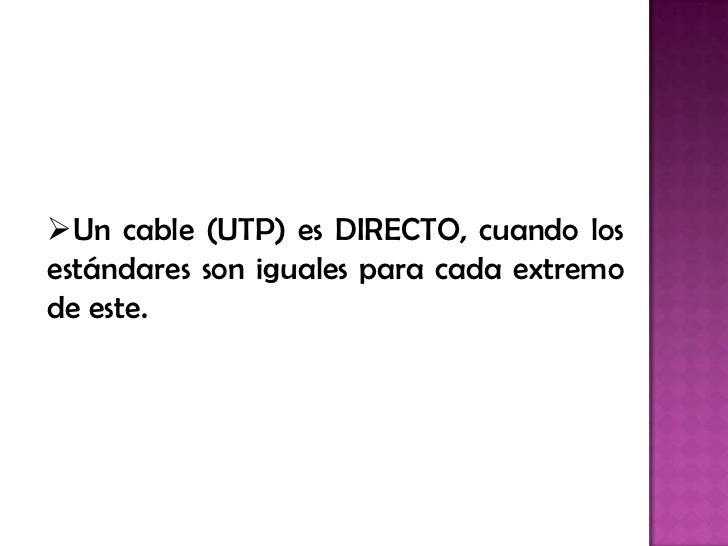

5. 6. Un cable (UTP) es DIRECTO, cuando losestándares son iguales para cada extremode este.

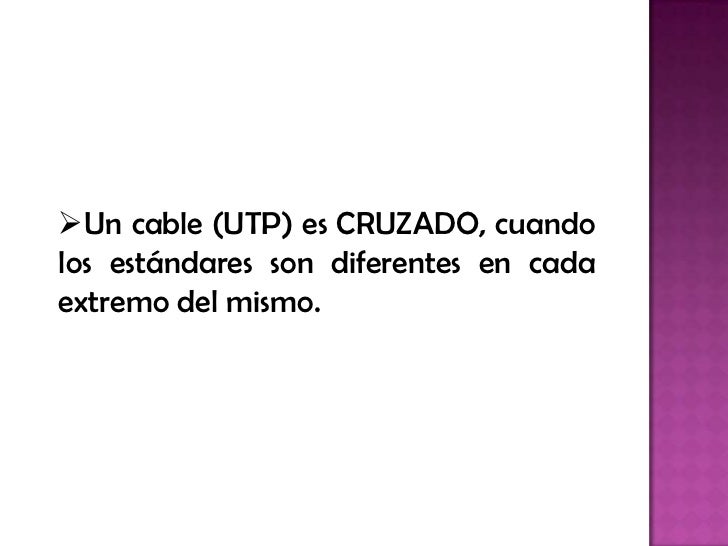

6. 7. Un cable (UTP) es CRUZADO, cuandolos estándares son diferentes en cadaextremo del mismo.

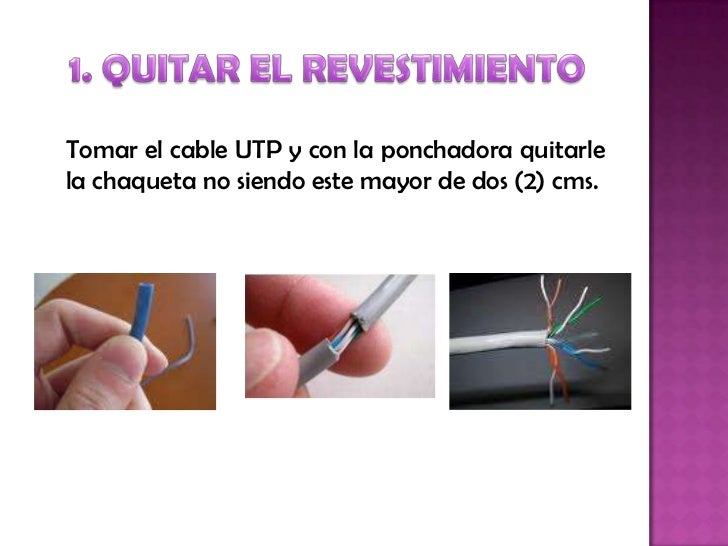

7. 8. Tomar el cable UTP y con la ponchadora quitarlela chaqueta no siendo este mayor de dos (2 cms.

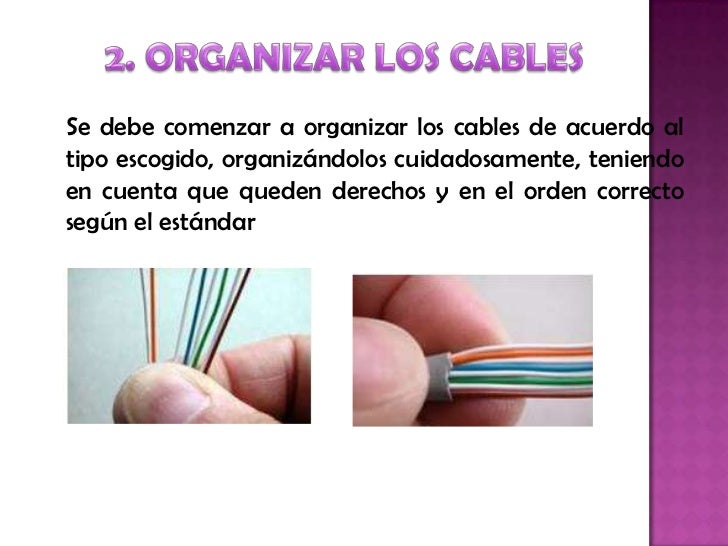

8. 9. Se debe comenzar a organizar los cables de acuerdo altipo escogido, organizándolos cuidadosamente, teniendoen cuenta que queden derechos y en el orden correctosegún el estándar

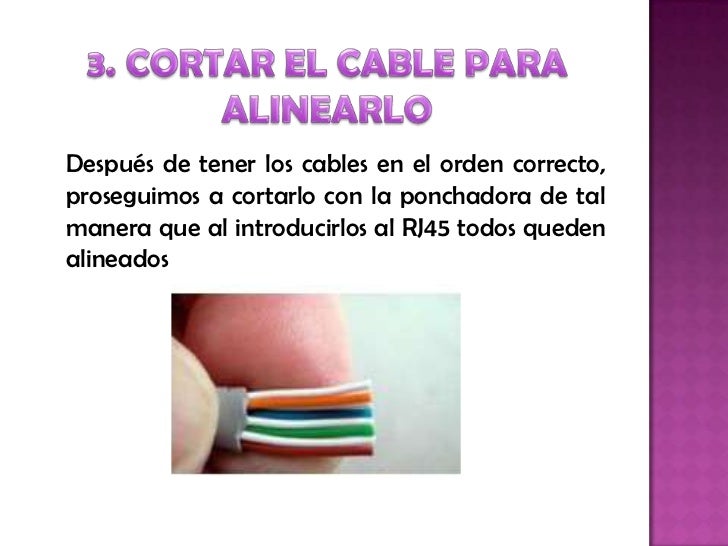

9. 10. Después de tener los cables en el orden correcto,proseguimos a cortarlo con la ponchadora de talmanera que al introducirlos al RJ45 todos quedenalineados

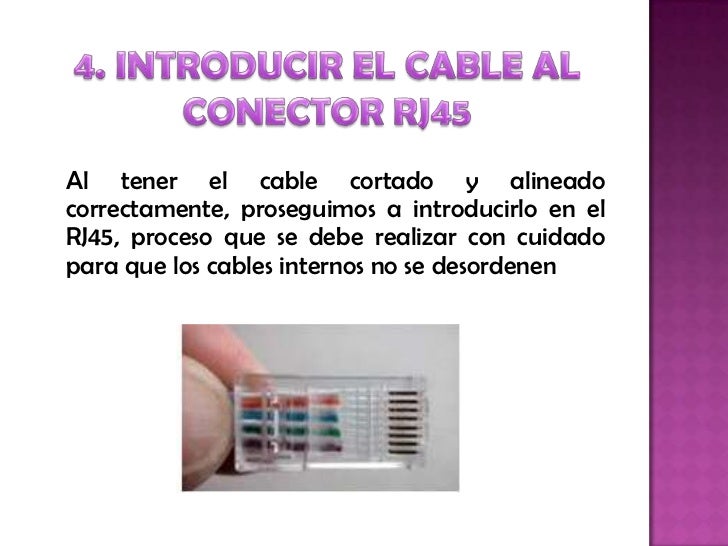

10. 11. Al tener el cable cortado y alineadocorrectamente, proseguimos a introducirlo en elRJ45, proceso que se debe realizar con cuidadopara que los cables internos no se desordenen

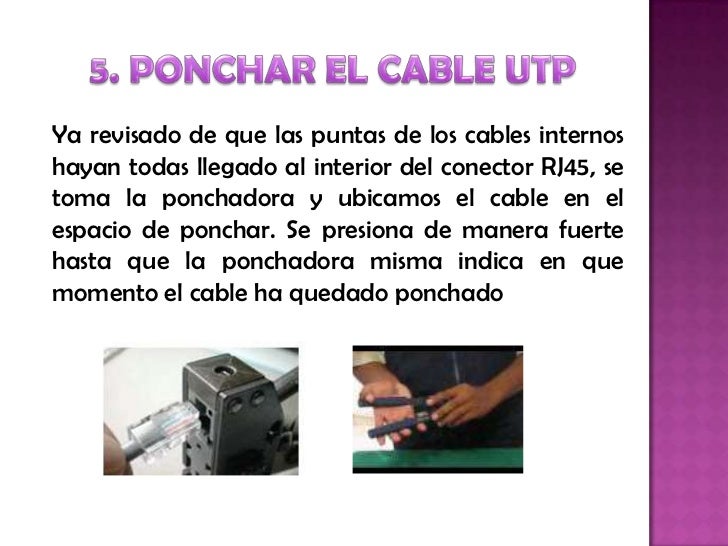

11. 12. Ya revisado de que las puntas de los cables internoshayan todas llegado al interior del conector RJ45, setoma la ponchadora y ubicamos el cable en elespacio de ponchar. Se presiona de manera fuertehasta que la ponchadora misma indica en quemomento el cable ha quedado ponchado

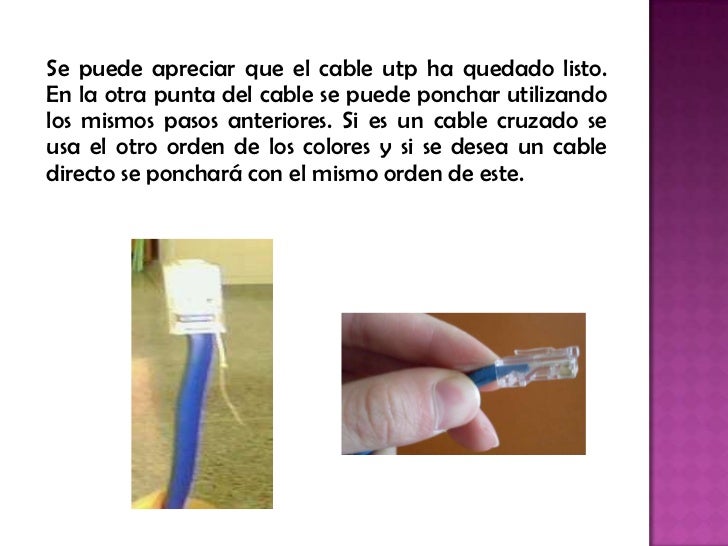

12. 13. Se puede apreciar que el cable utp ha quedado listo.En la otra punta del cable se puede ponchar utilizandolos mismos pasos anteriores. Si es un cable cruzado seusa el otro orden de los colores y si se desea un cabledirecto se ponchará con el mismo orden de este.

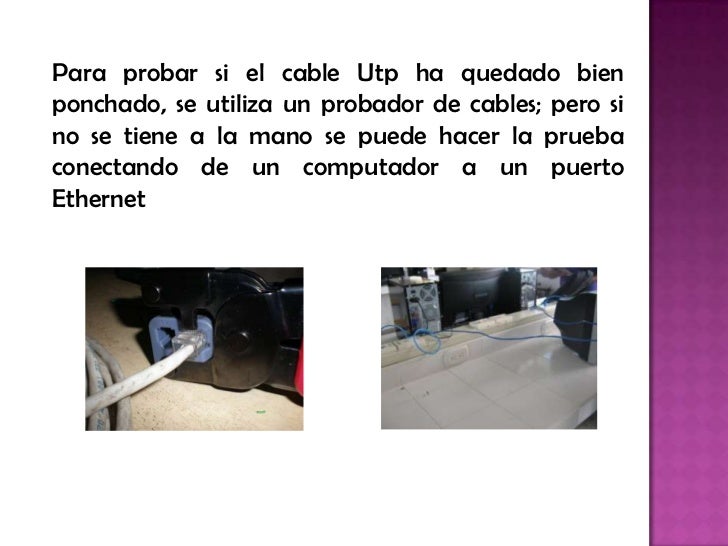

13. 14. Para probar si el cable Utp ha quedado bienponchado, se utiliza un probador de cables; pero sino se tiene a la mano se puede hacer la pruebaconectando de un computador a un puertoEthernet
14. 15. El mundo tecnológico esta en constante cambio y debemos considerar que tenemos que estar a la par con la tecnología como estudiantes somos quienes formaremos parte de éste mundo tecnológico el cual nos sirve para colaborar de manera efectiva a la sociedad que nos rodea.
15. 16. 1. ¿Cuáles son los materiales que necesitamos para crear un cable UTP?2. ¿Cuántas clases de cables UTP existen?3. ¿Cuándo un cable UTP es cruzado?4. ¿Para qué sirve la ponchad ora? Explique con sus propias palabras5. Resuma los pasos para ponchar un cable UTP
